车位引导系统诞生背景

随着社会的发展,生活水平的提高,越来越多的机动、非机动车辆涌入城市中,造成交通的拥挤以及停车需求的大幅度增加,随之而来的对停车场设备和停车环境的要求,也越来越高,而国内现有的大部分停车场,基本采用人工管理办法,首先车辆的安全防盗难,管理工作难度大,车辆的通行率和安全性差,无法统计车辆的出入数据,管理人员没有办法进行调度;其次车主也无法了解车位相关信息,花许多时间寻找空车位,造成停车难、停车时间长等一系列问题。

为了提高停车场的信息化、智能化管理水平,给车主提供一种更加安全、舒适、方便、快捷和开放的环境,实现停车场运行的高效化、节能化、环保化,吸取国外先进技术,结合国内实际情况,研制开发了本套停车场车位引导系统,用于停车场的车位引导,加强停车场的信息化管理,稳定地控制、管理车辆进出;该系统可以自动引导车辆快速进入空车位,消除寻找车位的烦恼,节省时间,使停车场形象更加完美。

我公司车位引导系统优势:

●系统的先进性:系统采用当前成熟的技术和先进的设备,具有高度的技术先进性、稳定性、可靠性和扩展性,应用先进成熟的软硬件技术进行设计,保证系统具有较强的生命力,符合当前和未来的发展趋势。

●系统的安全性:系统具备高度的安全性,所有设备性能指标高,数据无丢失、系统可靠连续运转的同时,还可在非理想环境下有效工作,保证车辆出入的安全性,记录数据的安全性。

●系统实用性:系统设备合理布局,符合客户的实际需求,不华而不实,注重提高系统的服务质量,引导车辆有序停放,缩短服务时间,增加场内停车流量。

●便捷性及易维护性:人性化的管理系统,简单易操作,功能完善,操作清晰,车主和管理人员都可方便、高效地使用系统。

●可扩展性:系统具有严谨、统一的规划和架构,具备开放的标准化接口,可随时增加或减少设备,满足系统变动需求。

●系统开放性:为保证各产品的协同运行,同时考虑到投资者的长远利益,本系统必须是开放性系统,并结合相关的国际标准或工业标准执行。

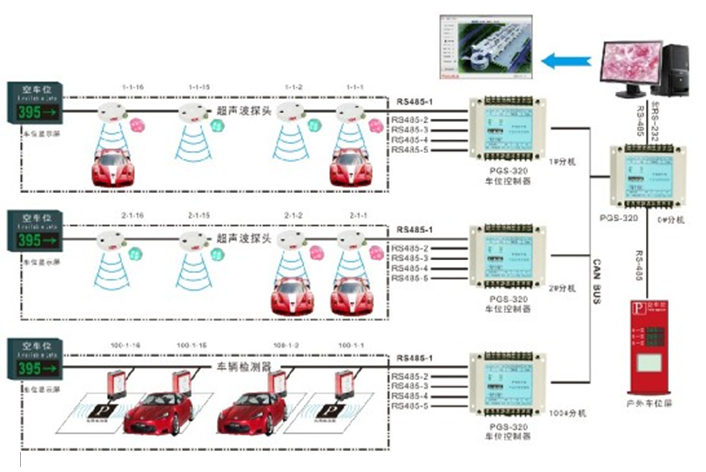

设备组成说明:1 中央控制器,2 节点控制器,3 LED车位占用灯,4 车位引导显示屏,5 超声波车位探测器,6 总入口信息显示屏

配置方法:本车位引导项目中,停车场为   进    出型,由于每个入口处必须安装一个总入口车位引导显示屏,因此本方案需要   个总入口车位引导显示屏;停车场一共有车位   个,每一个车位顶部安装一个超声波探测器(可对场内每个车位实时探测),共需要   个超声波探测器;考虑在路口处设置车位引导牌,因此需要对车位进行分片区由节点控制器进行控制,而每个节点控制器最大可接160个超声波探测器,因此本系统中,根据实际情况,需要   个车位节点控制器;另外中央控制器一个车场选择1个使用,一个中央控制器可以接100个节点控制器,因此本系统最大可以控制16000个车位。系统中车位引导显示屏是我方工程师根据现场情况,本着成本最小化、功能最大化的原则,在司机可能会出现方向疑问的地点进行合理布置,让客户获得最满意、最超值的服务。


良安科技停车场车位引导管理系统简介

良安科技停车场车位引导管理系统,主要适用于大、中型地下室内停车场以及政府办公楼、高级宾馆、高级写字楼、火车站、机场和购物中央等公共停车场。该系统主要用于提高停车场的车位使用率,方便管理员更好地管理停车场,提高停车场的管理水平,提高社会效益和经济效益;另一方面也为顾客消除停车烦恼,节省顾客时间,提高效率,方便顾客轻松停车。是高级停车场所必备的系统之一。

良安科技在吸收消化国内外先进技术的情况下,结合中国城市特点,成功设计了良安科技停车场车位引导管理系统。该系统能实时提供停车场停车信息,引导驾驶员查找空车位,为驾驶员节省时间,减少因缺乏停车信息而引起的车位难找的情况,更有效地改善“停车难”的状况,提高停车场车位使用率。

良安科技停车引导系统主要用于对进出停车场的停泊车辆进行有效引导和管理。该系统可实现泊车者方便快捷泊车,并对车位进行监控,使停车场车位管理更加规范、有序,提高车位利用率;车场中车位探测采用超声波检测技术,对每个车位的占用或空闲状况进行可靠检测。在每个车位上方安装超声波探测器即可探测到有无车辆停泊在车位上,管理系统将所有探测信息实时采集到系统中,系统通过计算机实时将引导信息反馈给每个引导指示信号器。

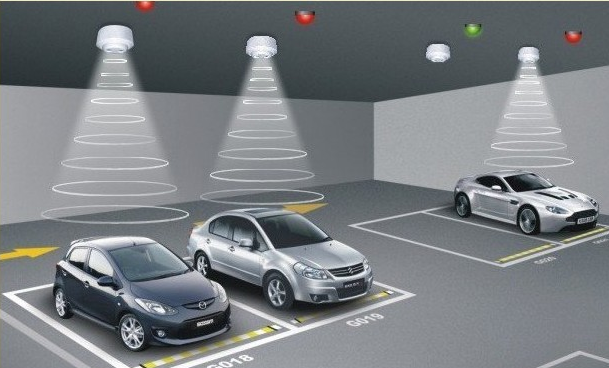

系统工作图:

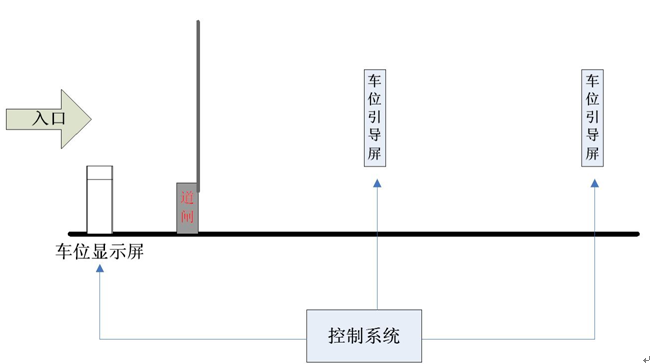

进场示意图:

三、系统架构
工作原理: 通过良安科技车位探测器,将停车场的车位数据实时采集,系统对停车场的车位相关信息进行收集,并按照一定规则通过CAN传输网络将信息送至中央控制系统,由中央控制系统对信息进行分析处理后同步传播到各个节点控制器,在由各个节点控制器把相关信息同步发布给停车场内各指示牌、引导牌等显示信息,指导车辆最快进入相关车位。对于电脑中央控制提供数据查询接口。

车辆入场后,车位引导系统自动检测车位占用或空闲的状态,并将检测到的车位状况变化由车位引导控制器实时传送至车位引导显示屏显示,车位引导显示屏指引车辆最佳停车位置,引导车主快速地找到停车场内的空车位。
电子地图功能: 在系统软件中,可以直观地显示整个停车场的使用情况,软件中可以加载整个停车场的平面图,实时、动态地显示出停车场内每个车位的占用、空闲信息。
 车位自动统计功能: 通过车辆感应功能,系统对进出停车场的车辆进行自动统计和计算,根据统计计算结果,系统实时地将车位信息传送给车位显示屏,在车位显示屏和软件介面上自动显示停车场内剩余的空车位信息。
 车位管理功能: 系统可对车位进行实时控制管理,管理人员可以查看相关情况, 停车后,可以进行停车时间监测。车辆停入车位后开始计时,在控制室可随时了解各车位的停车时间。
报表功能: 系统可以根据要求,进行各种统计、自动生成相关报表;能够统计停车场每天和每月的使用率、分时段使用率等,并且可以实现报表的EXCEL格式导入、导出功能,方便管理人员的工作。
 系统自检功能: 引导系统可定时进行自检,发生故障后自动报警,便于及时进行维护。
 中文显示功能: 采用LED显示屏,全中文显示欢迎词语、剩余车位信息、车位已满以及停车场的其他相关信息等。

系统硬件:

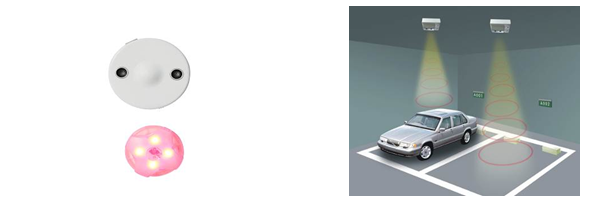

 超声波车位探测器
采用超声波测距的原理,能可靠检测车辆是否在停车位上,不会有使用红外线、微波等侦测方式,容易受外在环境变化或干扰而造成误报的问题。探测器由上而下发出超声波,分析汽车或地面的反射波,精确测量出反射面到探测器的距离,由此准确地探测出每个车位的停车情况。良安科技车位探测器具备以下特点:
采用CAN+RS485输出接口,接口简单、通用、安全可靠,适合于各种控制系统。
具有防误检功能,可防止相邻车位误检、人员在停车位上误检、障碍物误检等情况。
工作稳定可靠,技术成熟。
外形美观,实时状态灯显示车位,现场安装、调试、维修方便。
安全可靠,保证全部接线与外部绝缘,保证停车场工程的安全。
功耗极低,降低用户用电费用。
可以与任何一种安全系统及无线遥控与远程控制等系统兼容。


节点控制器
节点控制器是停车场引导系统二层网络总线的一层,对保证本系统的安全、可靠与高效有重要作用。用于对探测器进行分组管理,实现网络通讯的优化管理,保障系统安全;循环检测所辖探测器的状态,并将有关信息传到中央控制器。
节点控制器用于连接中央控制器和车位探测器、显示屏、引导箭头等
节点控制器主要解决长距离引起通讯不可靠的问题、网络节点数扩展问题、分组管理问题等。
该控制器采用CAN+RS485通讯口,可以与多种设备通讯,适用于多设备停车场网络。

中央控制器: 中央控制器是整个系统的核心,主要用于负责整个停车场引导系统的采集与控制,实现各种引导功能。 停车场引导系统的核心功能是进行车位引导,该功能主要由中央控制器完成。

入口车位信息显示屏



车位引导显示屏


 LED车位占用灯
